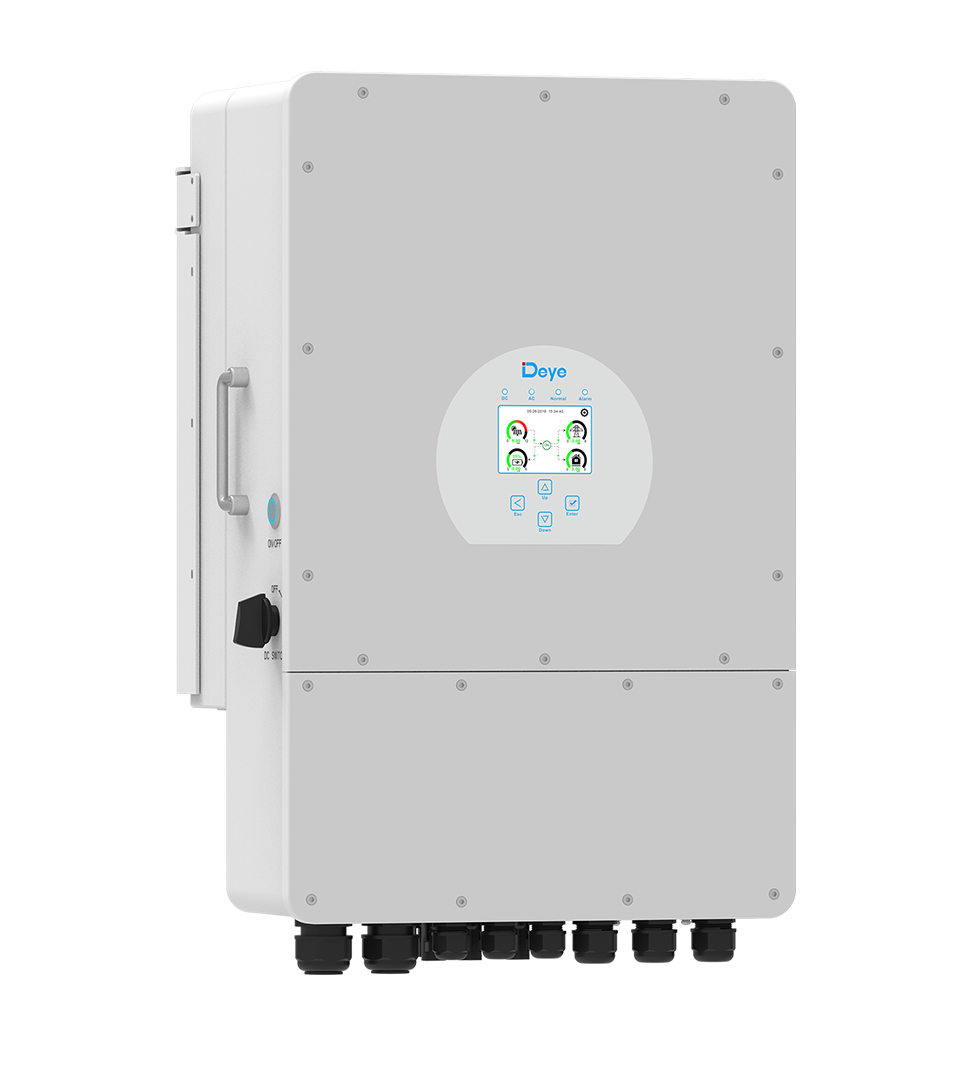

Modelo |
SUN-5K-SG04LP3-EU |
SUN-6K-SG04LP3-EU |
SUN-8K-SG04L P3-EU |
SUN-10K-SG04L P3-EU |
SUN-12K-SG04L P3-EU |
Dados de entrada da bateria |
Tipo de Bateria |
Ácido de chumbo ou iões de lítio |
Faixa de Tensão da Bateria (V) |
40 ~ 60 |
Corrente de carga máxima (A) |
120 |
150 |
190 |
210 |
240 |
Corrente máxima de descarga (A) |
120 |
150 |
190 |
210 |
240 |
Estratégia de Carga para Bateria Li-ion |
Auto-adaptação ao BMS |
Número de entrada de bateria |
1 |
Dados de entrada
|
Potência máxima de acesso fotovoltaico (W) |
10000 |
12000 |
16000 |
20000 |
24000 |
Potência máxima CC (W) |
7500 |
9000 |
12000 |
15000 |
18000 |
Tensão nominal CC (V) |
800 |
Tensão de Partida (V) |
160 |
Faixa de tensão da MPPT (V) |
200-650 |
Tensão de entrada DC nominal (V) |
550 |
Corrente máxima de operação da entrada (A) |
13+13 |
26+13 |
Corrente máxima de curto circuito da entrada (A) |
17+17 |
34+17 |
Número de rastreadores MPP/ Número de Strings MPP Tracker |
2/1+1 |
2/2+1 |
Dados de Saída AC |
Potência ativa de entrada/saída nominal (W) |
5000 |
6000 |
8000 |
10000 |
12000 |
Potência aparente máxima de entrada/saída (VA) |
5500 |
6600 |
8800 |
11000 |
13200 |
Corrente nominal de saída CA (A) |
7.6/7.2 |
9.1/8.7 |
12.1/11.6 |
15.2/14.5 |
18.2/17.4 |
Corrente nominal de entrada/saída (A) |
8.4/8 |
10/9.6 |
13.4/12.8 |
16.7/15.9 |
20/19.1 |
Corrente máxima de passagem (rede para carga) (A) |
45 |
Potência de pico (Off Grid) (W) |
2 vezes da potência nominal, 10 S |
Faixa do fator de potência |
0,8 adiantado a 0,8 atrasado |
Frequência e tensão de saída (V) |
220/380V, 230/400V 0.85Un-1.1Un |
Faixa de frequência de trabalho nominal (Hz) |
50/45-55, 60/55-65 |
Tipo de conexão à rede |
3L+N+PE |
Distorção harmônica (THD) |
<3% (da potência nominal) |
Corrente de injeção DC |
<0.5% In |
Eficiência |
Máx. Eficiência |
97,60% |
Eficiência do Euro |
97,00% |
Eficiência MPPT |
99,90% |
Proteção |
Integrado |
Proteção contra polaridade reversa CC , Proteção Contra Sobrecorrente na Saída CA , Proteção Contra Sobretensão na Saída CA,Proteção Contra Curto-circuito na Saída CA , Proteção Térmica , Detecção de Impedância de Isolamento,Monitoramento de Componente CC, Interruptor de circuito de falha de arco (AFCI)(Opcional), Proteção anti-ilhamento,Interruptor CC , Detecção de Corrente Residua |
Proteção contra sobretensão |
TYPE II(DC), TYPE II(AC) |
Interface |
Interface de Comunicação |
RS485/RS232/CAN |
Modo de Monitor |
GPRS/WIFI/Bluetooth/4G/LAN(optional) |
Dados gerais |
Faixa de temperatura operacional (ºC) |
-40 to +60℃, >45℃ Desaceleração |
Umidade ambiente permitida |
0-100% |
Altitude permitida |
2000m |
Ruído (dB) |
≤55 |
Grau de proteção |
IP 65 |
Topologia do inversor |
Não isolado |
Categoria de sobretensão IP |
OVC II(DC), OVC III(AC) |
Dimensões (WxHxD mm) |
422×658×254 (Excluindo conectores e suportes) |
Peso (kg) |
38 |
Modo de resfriamento |
Refrigeração de ar inteligente |
Garantia |
5 anos/10 anos O período de garantia depende do local de instalação final do Inversor.Para obter mais informações, consulte a política de garantia |
Regulamentação da rede |
IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G98,G99, VDE-AR-N 4105 |
Regulamentação de EMC/ Segurança |
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
